Lokasi : Purworejo
Owner : PT. Bahtera Dian Sejahtera
(Gambar 3 Dimensi Perumahan Pagak Mulia Indah)
KONSEP
Konsep Rumah Sederhana Sehat
Pada pekerjaan kami kali ini berupa pembuatan desain bangunan dan brosur untuk perumahan sederhana namun tetap terjaga kualitas kesehatannya; pencahayaan dan penghawaan udara yang lancar..
LOKASI
Lokasi perumahan berada di Pagak, Sumbersari, Banyuurip, Purworejo
(Gambar Peta Lokasi Perumahan)
SITEPLAN
Penyusunan Siteplan dibagi menjadi 2 tipe perumahan dan ruang-ruang terbuka (open space) dan fasilitas umum (fasum). Fasilitas Umum yang ditawarkan berupa masjid besar untuk lingkungan perumahan. Akses lebar jalan direncanakan dapat dilalui mobil dan kendaraan kecil.
(Gambar Siteplan Perumahan)
Tipe bangunan yang ditawarkan:
- Type luas bangunan 23m2 dan tanah seluas 70m2
- Type luas bangunan 30m2 dan tanah seluas 80m2
- Type luas bangunan 23m2 dan tanah seluas 70m2
- Type luas bangunan 30m2 dan tanah seluas 80m2
(Gambar Denah Perumahan dengan Tipe 23 dan Tipe 30)
SPESIFIKASI BANGUNAN
Spesifikasi material bangunan yang digunakan pada perumahan ini, diantaranya;
Pondasi : Batu kali
Struktur Bangunan : Beton Bertulang
Dinding : Bata Pleseran & Acian
: Finishing Cat
Lantai : Keramik 30x30 cerah
Kusen+ Pintu : Kayu Lokal; Double Triplek
: Finishing Cat
Rangka Atap : Kayu Lokal Keras
Pentutup Atap : Genteng Tanah Liat
Plafond : Eternit Rangka Kayu Lokal
Kamar Mandi : Keramik Lantai 20x20
Sanitasi : Closed jongkok
: Air Bersih, Air Kotor
: Kotoran Pipa PVC
: Sumur Air Bersih
Instalasi Listrik : Standar PLN Daya 900W
Pondasi : Batu kali
Struktur Bangunan : Beton Bertulang
Dinding : Bata Pleseran & Acian
: Finishing Cat
Lantai : Keramik 30x30 cerah
Kusen+ Pintu : Kayu Lokal; Double Triplek
: Finishing Cat
Rangka Atap : Kayu Lokal Keras
Pentutup Atap : Genteng Tanah Liat
Plafond : Eternit Rangka Kayu Lokal
Kamar Mandi : Keramik Lantai 20x20
Sanitasi : Closed jongkok
: Air Bersih, Air Kotor
: Kotoran Pipa PVC
: Sumur Air Bersih
Instalasi Listrik : Standar PLN Daya 900W
DESAIN FASADE
3D VISUALISASI SUASANA PERUMAHAN
Desain perumahan ditata dengan konsep minimalis tropis. Pada bagian teras mengacu pada konsep minimalis dengan perletakan atap dak dan permainan finishing tali air horizontal. Dan pada bagian atap menggunakan atap miring pelana yang mencerminkan arsitektur tropis.

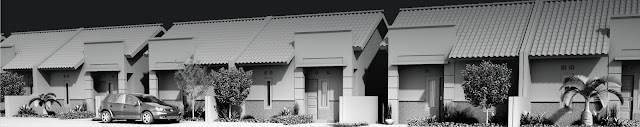

(Gambar Suasana Perumahan Pagak Mulia Indah)
